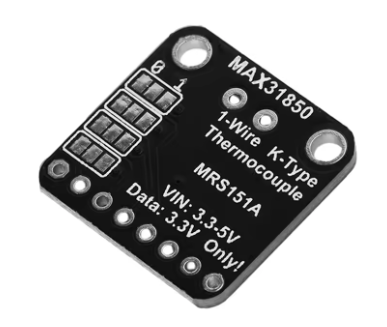

Módulo Lector de Termocupla Tipo K (MAX31850) 1-Wire

¿Quieres integrar una termocupla Tipo K en tu proyecto DIY con ESP32 o ESP8266? Este módulo es la solución. Basado en el chip MAX31850, este amplificador convierte la señal analógica de bajo voltaje de la termocupla en un dato digital preciso, accesible a través del popular protocolo 1-Wire.

Es el componente perfecto para crear tus propios sensores de alta temperatura (para hornos, impresoras 3D, calderas) y enviarlos a Home Assistant (vía ESPHome o Tasmota) o integrarlos con tu ecosistema Shelly mediante MQTT.

Especificaciones Técnicas del Módulo Lector de Termocupla Tipo K (MAX31850) 1-Wire

• Chip Principal: MAX31850K

• Protocolo de Comunicación: 1-Wire (Requiere solo un pin de datos)

• Compatibilidad de Sonda: Diseñado exclusivamente para Termocupla Tipo K.

• Voltaje de Operación: 3.0V a 3.6V (compatible con lógica de 3.3V de ESP32/ESP8266).

• Rango de Medición (Chip): -200°C a +700°C (con una precisión de ±2°C).

• Resolución: 14 bits, 0.25°C.

• Características Adicionales:

  • Compensación de unión fría integrada.

  • Detección de fallos (termocupla abierta o cortocircuito a GND/VCC).

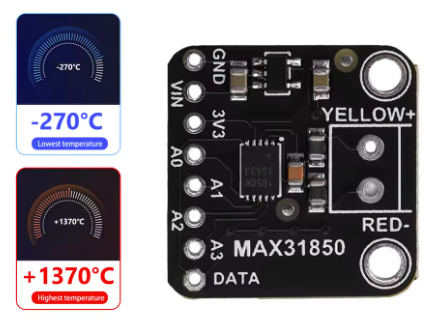

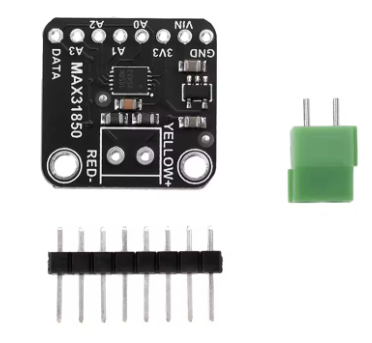

• Conectores:

  • Bornera de tornillo de 2 pines para la termocupla (Tipo K).

  • Pines de conexión: VCC, GND, DATA.
